소규모 관목에서 초고층 빌딩 파사드까지,
SP 시리즈의 옵틱은 눈부심 없는 경관을 연출합니다.
SP Series는 1W에서 200W를 커버하는 풀 라인업 프로젝터로, 1.2°–58° 배광과 6가지 타원 배광, 3가지 월워시 옵틱 등 43가지 배광 옵션으로 빛이 필요한 곳만 비출 수 있습니다. 광학 하나하나에 맞춰 설계된 ThinkGis의 Antiglare system은 빔각은 유지하며 눈부심은 사라집니다.

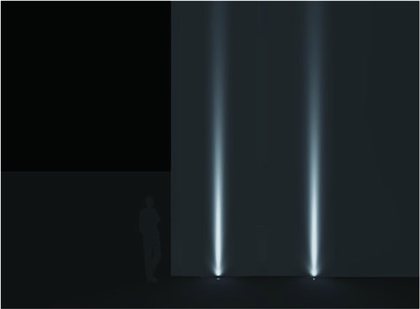

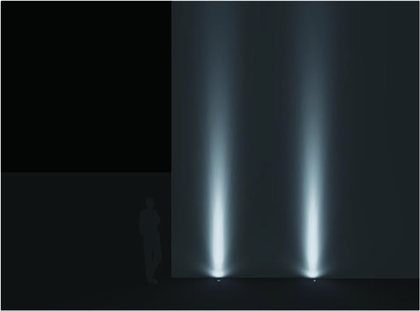

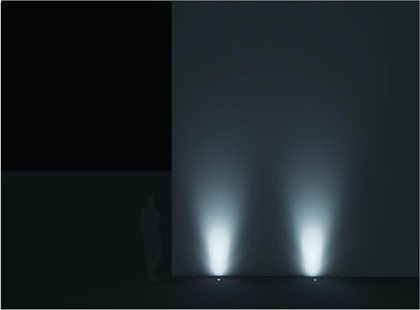

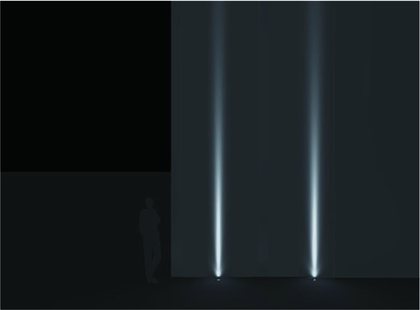

1.2°에서 58°까지 35가지 대칭 배광, 3가지 월워셔 비대칭 배광과 6가지 타원 비대칭 배광까지 ThinkGis의 광학에 대한 철학은 투광기를 포함한 모든 기구 타입에 적용됩니다.
모든 빔각에 최적화된 설계의 Anti Glare System은 필요한 영역의 빛을 살리면서 빔각을 벗어나는 빛은 최대한 억제할 수 있습니다. 빛의 인지적 효과는 배가되어 눈부심은 줄이고 고유의 효과는 더욱 도드라집니다.

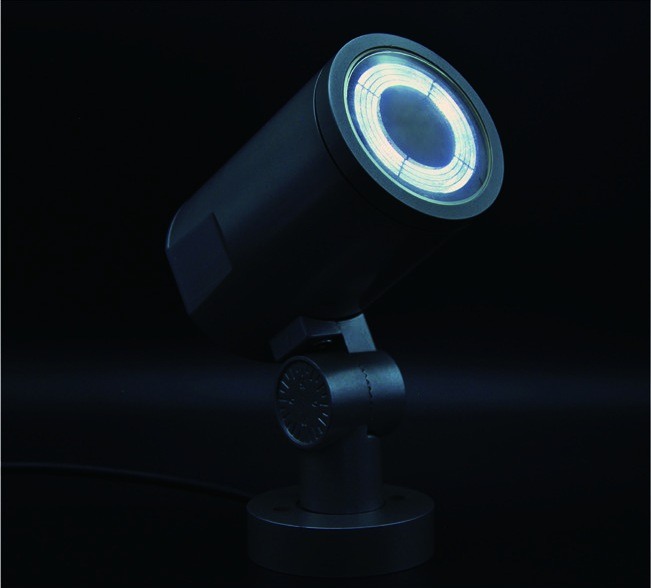

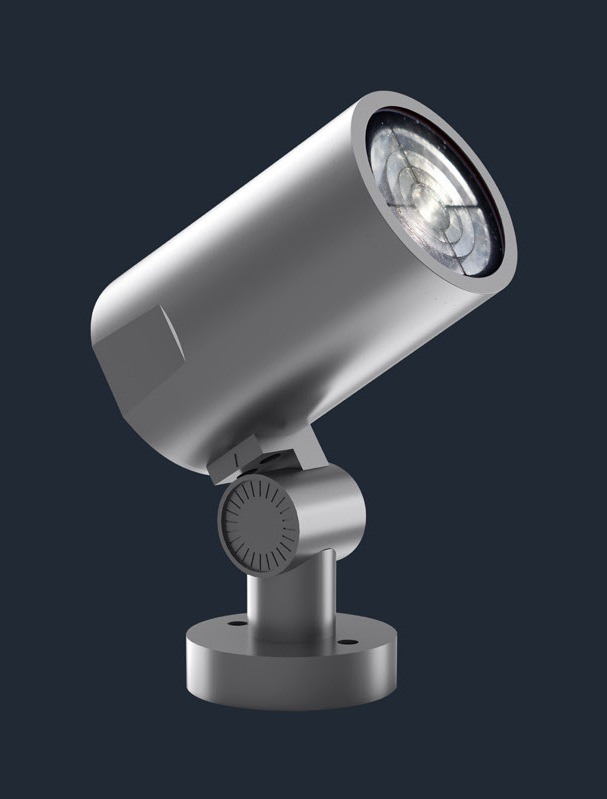

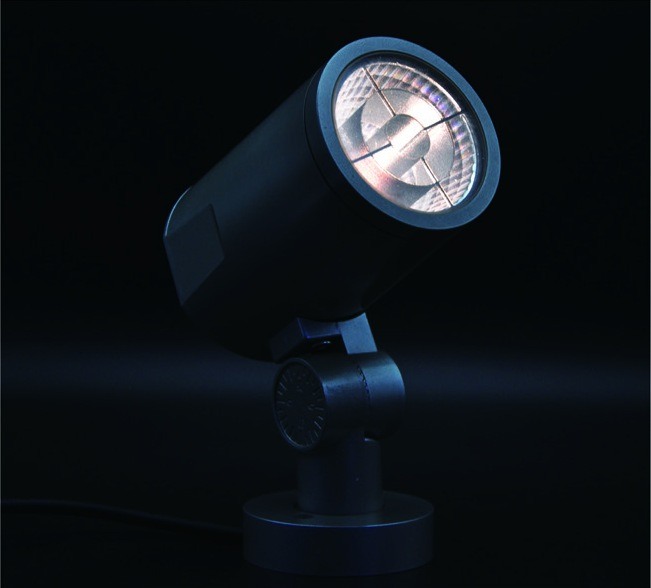

초협각 Reflector · Reflector · Lens · Wall Washer Reflector. 같은 바디에 최적의 빔각을 만들어내기 위해 각 빔각에 맞는 4가지의 광학설계를 통해 1.2°에서 월워시까지 한 디자인으로 커버할 수 있습니다.
Ø20 1W 소형 액센트에서 Ø356 200W 초협각 원거리 투사(1,024,528cd · FWHM 3.4°)까지. 폴 클러스터 구성용 설치 차트를 함께 제공합니다.
ThinkGis의 광학 철학은 하나의 디자인 언어에서 필요로 하는 가능한 모든 배광을 정확하게 구현하는 것입니다. 초협각에서 비대칭 Oval은 물론 월워셔 배광도 수평 수직 비중에 따른 3가지 다른 각도(W·H·WH)의 선택지가 있어 경관 연출에 필요한 다양한 컨디션과 디자인 구현에 최적의 솔루션을 제공할 수 있습니다.
빔각뿐 아니라 렌즈 방식과 반사판 방식에 따라 배광의 그레디에이션이나 밀도 있는 빛감 등 표현의 차이도 선택 가능한 부분입니다.

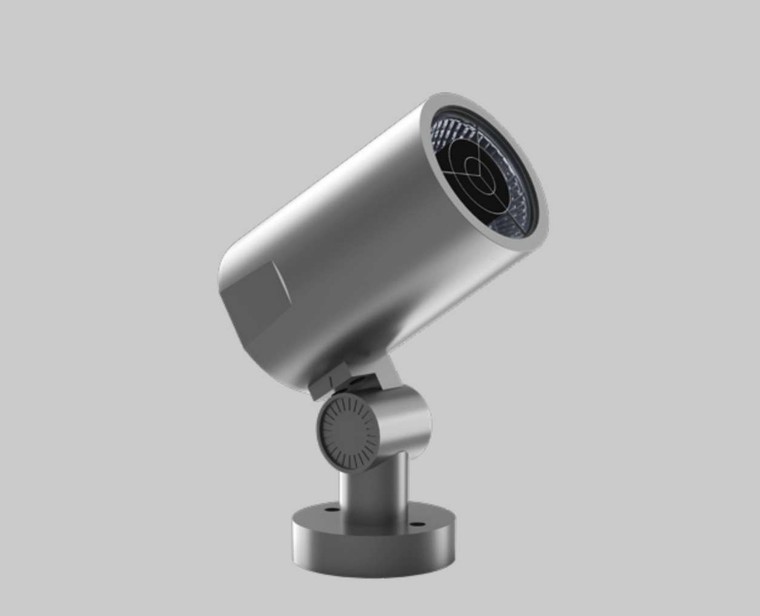

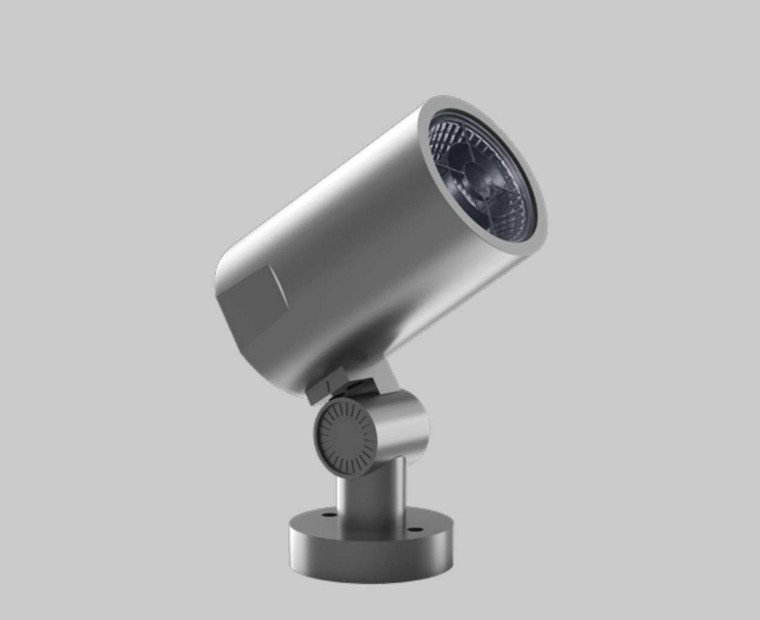

빔각마다 전용 루버가 따로 설계되어 있습니다. 범용 허니컴 하나로 전 빔각을 덮는 방식이 아니라, 각도별로 링 수와 개구 깊이가 다릅니다. 캡션 우측의 단면 아이콘이 각 루버의 실제 개구 형상입니다 — 초협각은 중심만 남기는 솔리드, 각도가 넓어질수록 링 수가 줄고 개구가 커집니다. P05 · P15는 링이 아니라 한 방향으로 기울어진 그릴입니다.

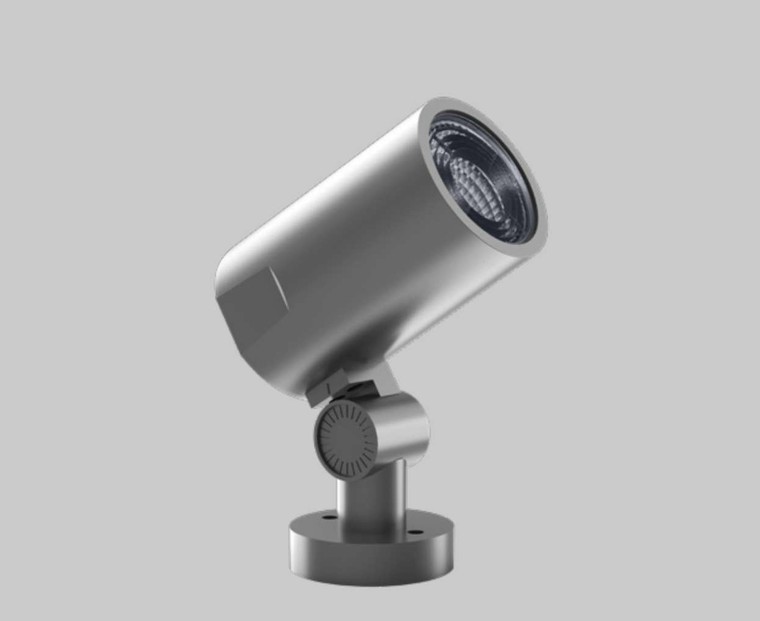

타원 렌즈를 통해 비대칭의 긴 배광을 만들어냅니다. 코드의 각 두 자리 숫자가 빔 각도를 표현합니다.

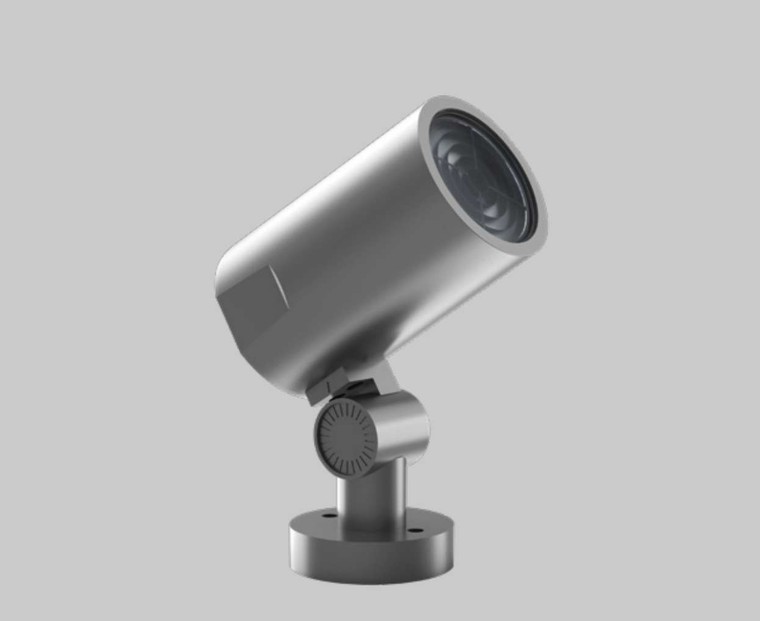

A1040 · A1060 · A1460 · A2063는 Reflector 버전에서 Ø48–Ø356 전 사이즈 공통이고, A0520은 Lens 버전 Ø48–Ø356, A2034는 Ø20(SP22) 전용입니다. 모두 LV 루버와 함께 발주합니다 — 예: SP160-F48WA1040-LV.

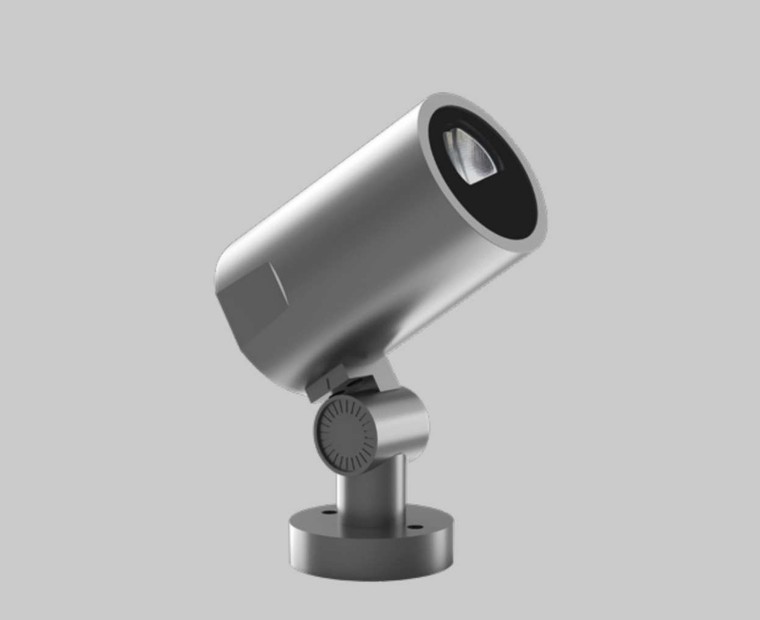

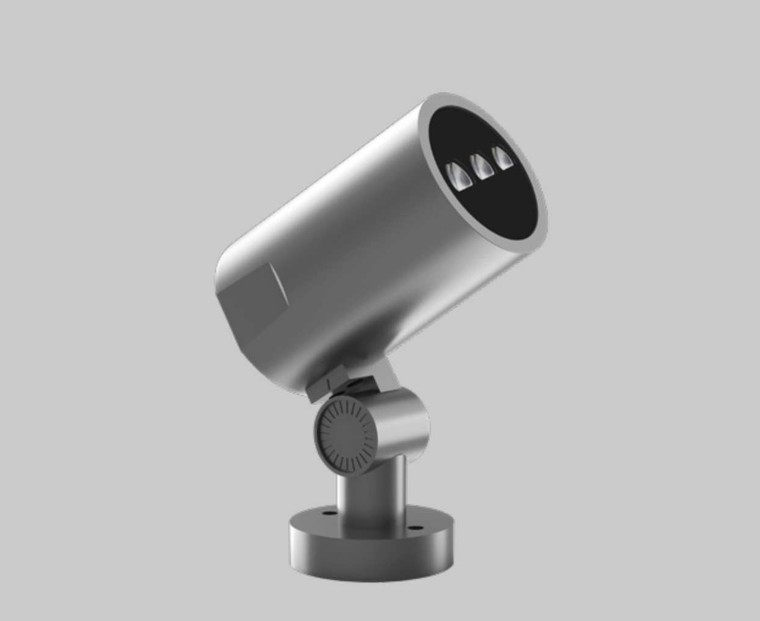

P15 그릴을 광학에 내장한 반사식 월워셔입니다. 루버를 따로 고르지 않고 코드 자체가 배광을 지정합니다.
지중등과 달리 투광기는 벤치·보행로와 같이 시야에 들어오는 위치에 설치됩니다. 폴에 설치해 보행로에 투사하는 경우 루버의 역할은 더욱 두드러집니다.

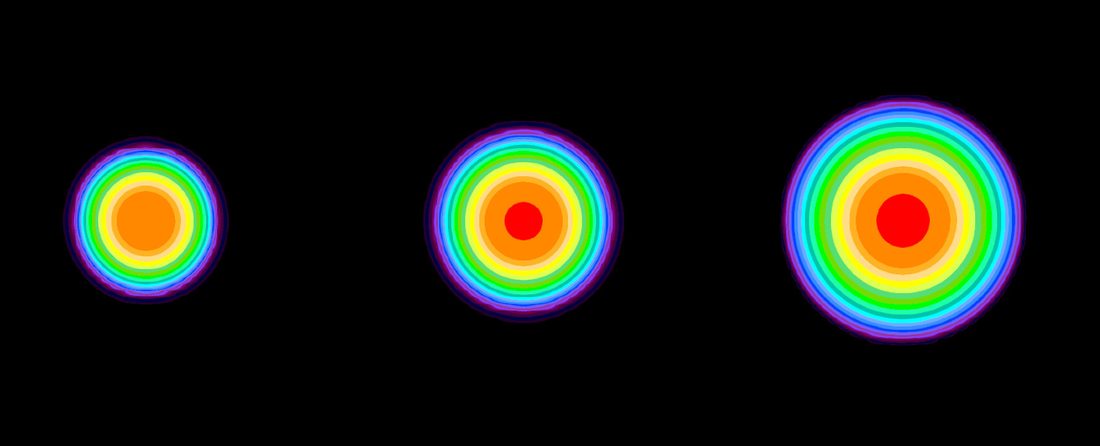

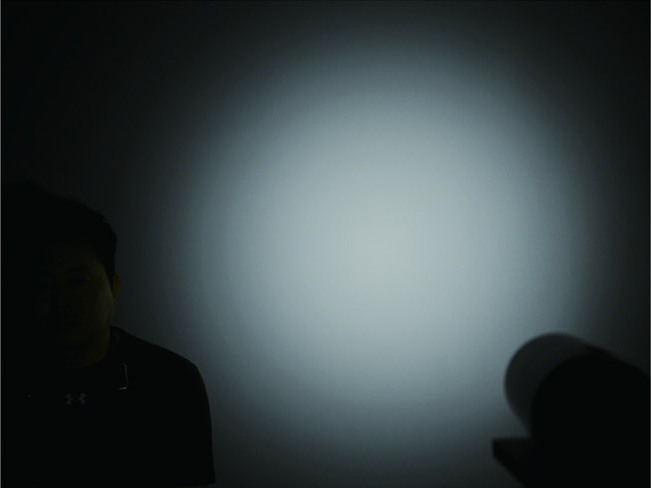

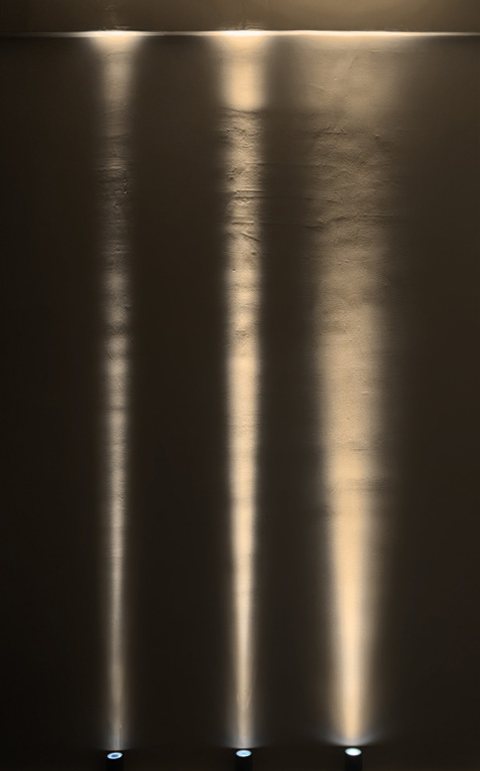

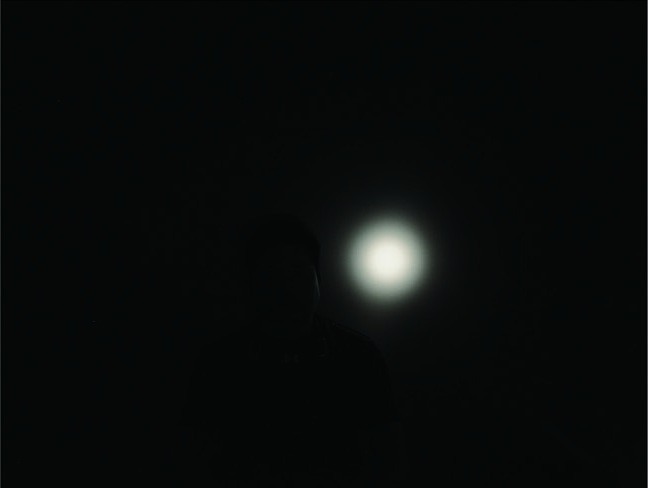

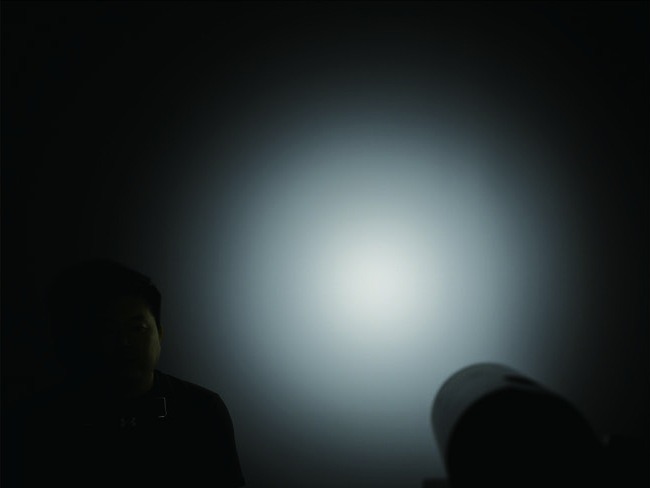

광도 분포 — 빔각별 최적화된 액세서리로 빔각을 유지하면서도 눈부심을 유발하는 빛은 컷오프 해줍니다. 아래 세 컷은 같은 조건에서 촬영한 벽면 실측입니다.
네, 맞습니다. 조명기구에서 나오는 전체 광량인 광속 데이터는 줄어듭니다. 하지만 중요한 것은 단순히 얼마나 줄었느냐가 아니라 어느 부분의 빛이 줄어 들었느냐 하는 것입니다.
등기구의 광속(조명의 아웃풋)은 등기구의 각도에 해당되는 빔앵글(Beam angle)과 주변부 필드앵글(Field angle)로 나눌 수 있고, 그리고 그 바깥 영역의 누설광(Leaking Light)까지 합산된 숫자로 표현됩니다. 눈부심을 유발하는 누설광은 정확한 빛 표현의 방해 요소이며 눈부심의 가장 큰 원인입니다. 광속이 높은 조명을 밝은 조명이라고 볼 수 있지만, 그 빛들이 온전히 저희에게 필요한 빛은 아닙니다.
ThinkGis의 컷오프 기술은 중요한 영역인 빔앵글(FWHM)의 손실은 최소화하고, 눈부심에 영향을 주는 필드앵글(FA)과 누설광을 억제하는 데 있습니다.
6W · 24° 실측값을 비교해보면 Beam angle에 해당하는 밝기는 17% 정도 줄지만, 눈부심을 만드는 주변부 Field Angle 부분의 누설광은 75% 가량 떨어집니다. 전체 조명기구의 광속 데이터에는 이런 세부사항이 설명되지 않지만, 줄어든 대부분의 광속은 우리에게 필요하지 않은 영역입니다.
| 6W 24° | Beam angle | Field angle |
|---|---|---|
| no Louver | 2,350 lx | 235 lx |
| with Louver | 1,940 lx | 60 lx |
| Efficiency | 82.6% | 25.4% |

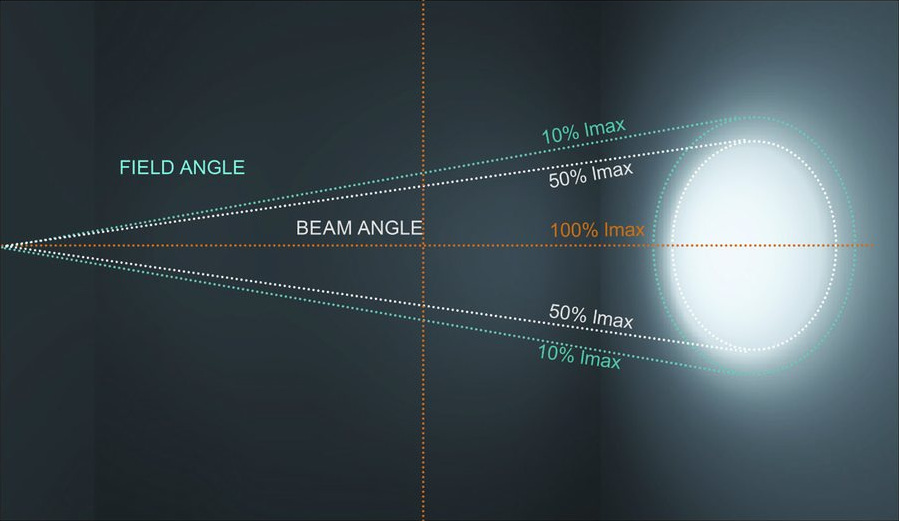

Beam Angle(FWHM) vs Field Angle(FA) — 100% Imax를 기준으로 50%까지가 빔각 (Beam angle), 10%까지가 필드각 (Field angle) 입니다.
with Louverno LouverSP시리즈는 하나의 디자인에서 개별적인 광원설계를 통해 필요한 최적의 효과를 얻어낼 수 있습니다. Reflector 초협각 · Reflector · Lens · Reflector Wall Washer로 구분된 설계는 같은 시리즈의 빛으로 필요한 모든 배광을 구현하면서도 눈부심에 대한 컨트롤이 가능하도록 해줍니다.

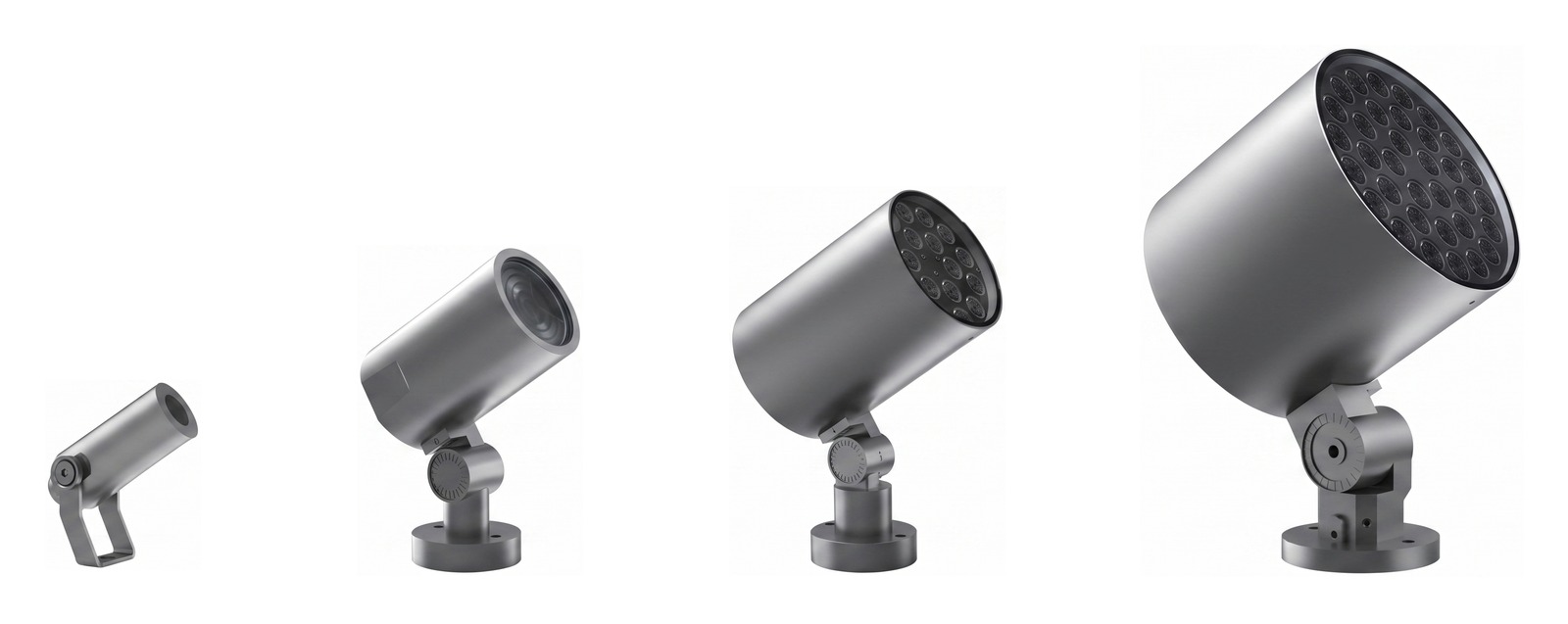

Ø20 미니 투광기에서 Ø356 원거리·초협각 투사까지. 현장에 필요한 사이즈, 아웃풋, 빔각을 선택할 수 있습니다.

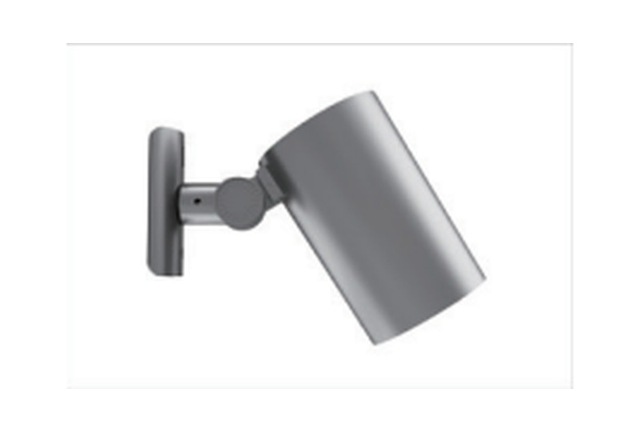

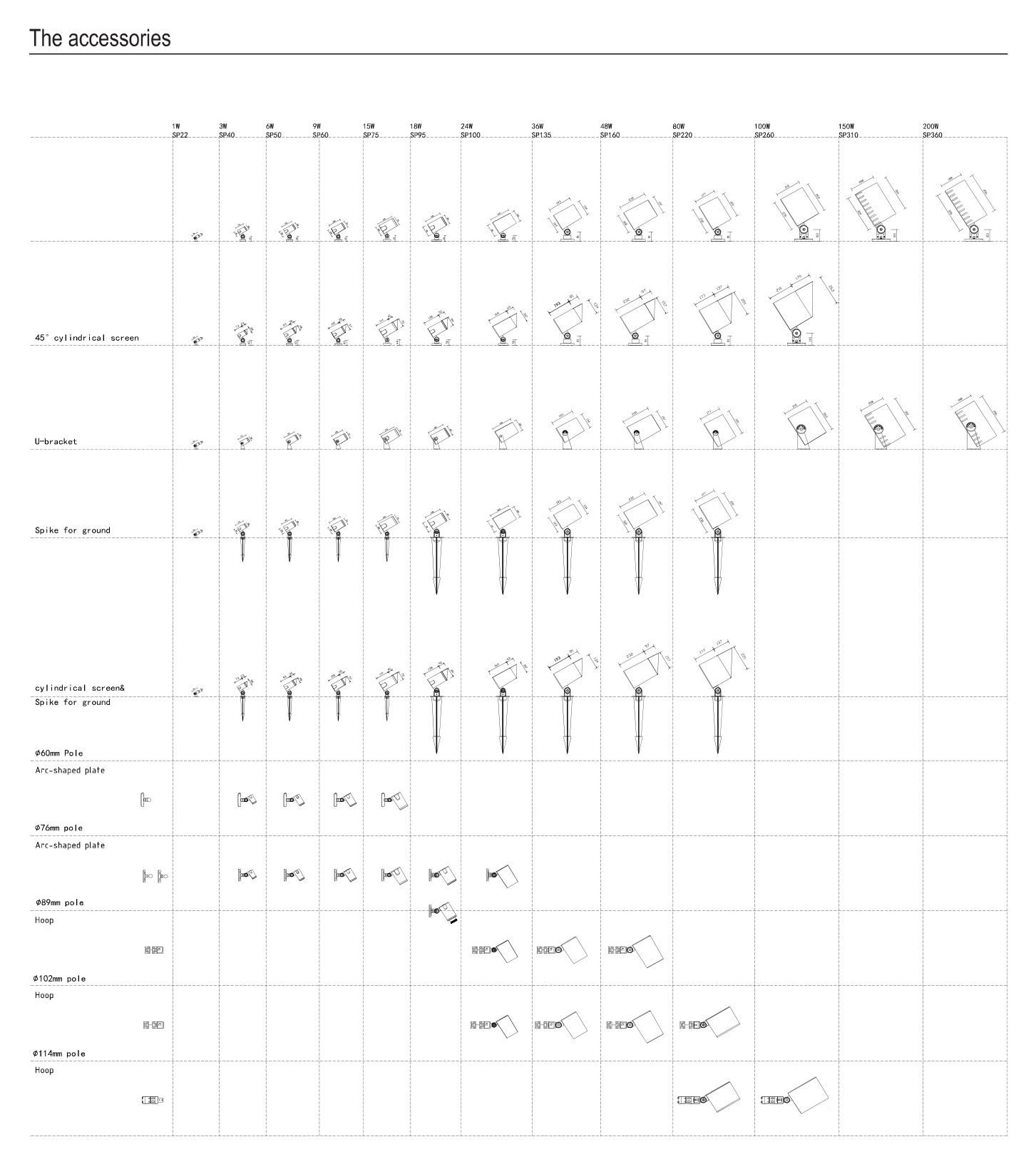

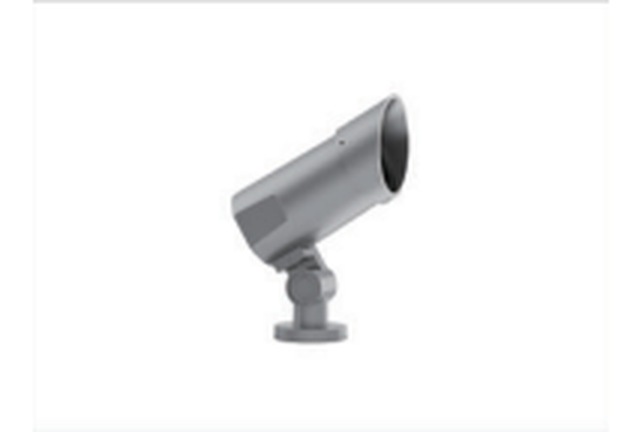

설치용 악세사리들을 통해 식재공간·벽면·폴설치 등 여러 현장상황에 맞는 설치 방법을 제공합니다. 45° 사선형 후드는 2차적인 글레어 차단을 가능하게 하여 더욱 편안한 빛 연출이 가능합니다.

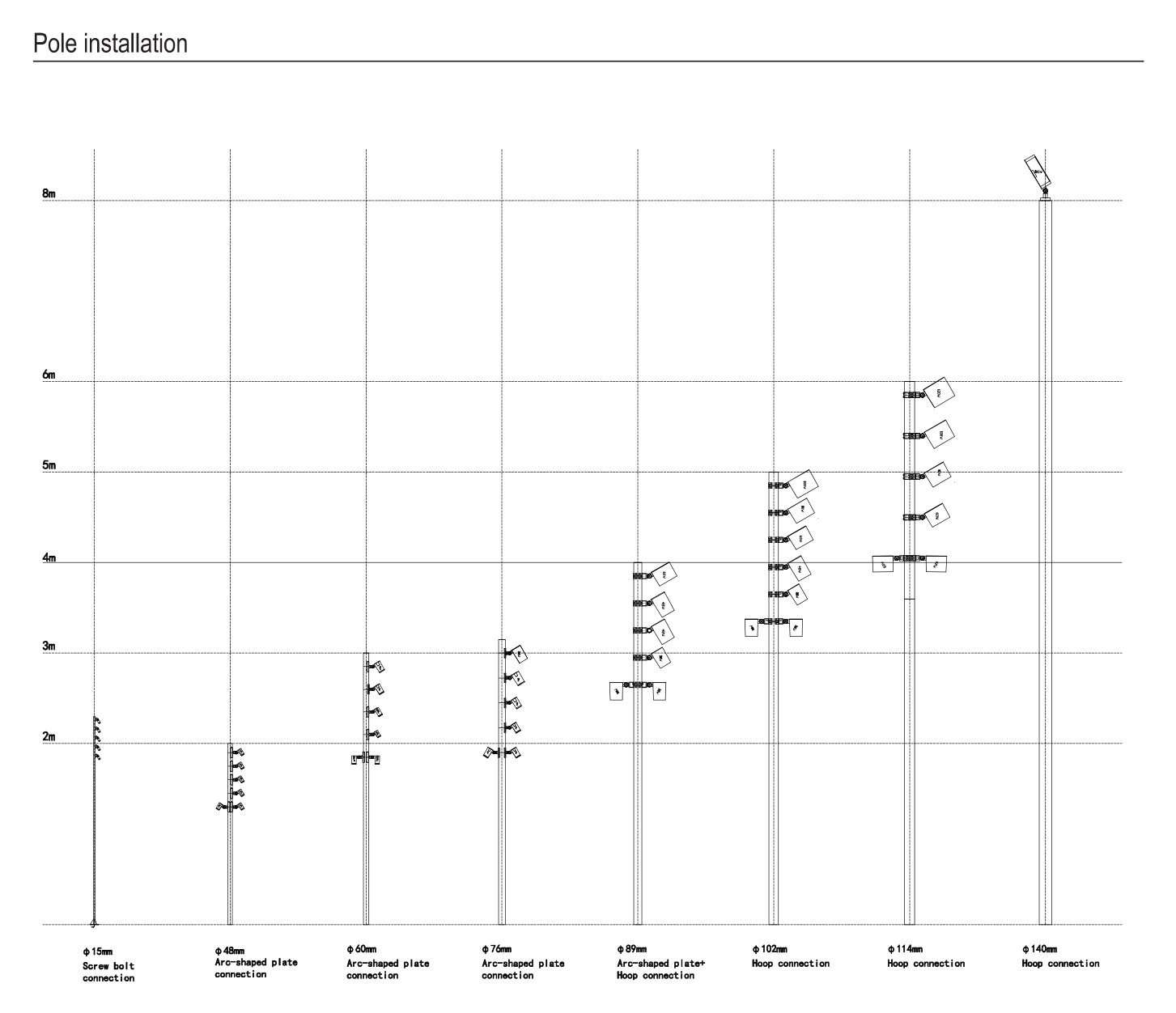

폴 직경 Ø76 · Ø102 · Ø140을 지원하며 높이 8m까지 멀티 헤드 클러스터를 구성합니다. 현장 여건에 맞는 폴 직경 · 높이별 적정 와트 조합을 추천합니다. 폴 설치 예시 보기 ↗
광속(lm)은 3000K 기준 값입니다. 색온도·제어 방식은 코드에 반영되지 않는 발주 지정 항목입니다. IES·2D 자료는 문의 주시면 안내해 드립니다.
문의 주세요. 저희가 상세하게 안내해 드리겠습니다.
