빛의 효율은 최대한으로,
기구와 눈부심은 시야에서 사라집니다.

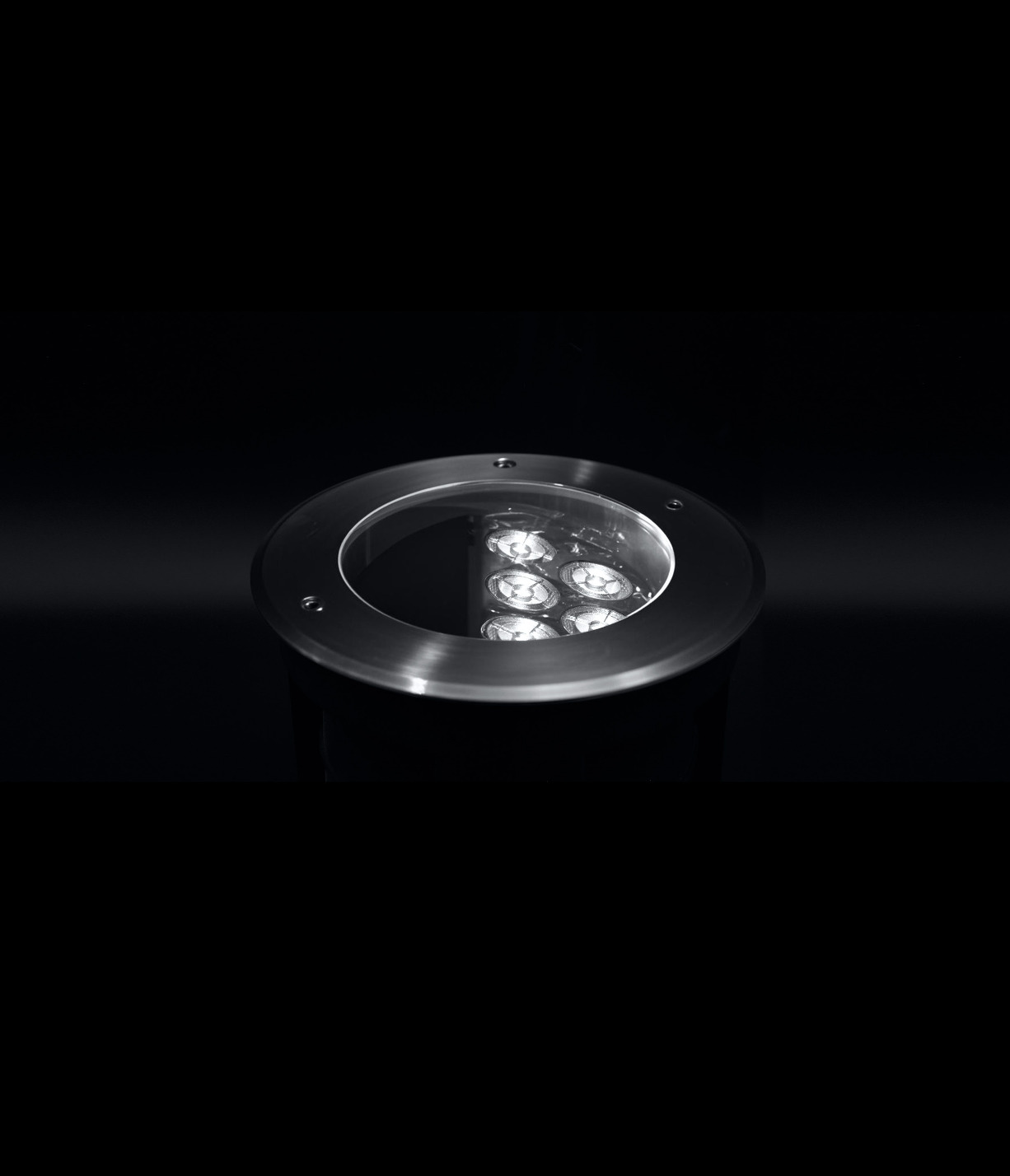

DM Series는 Ø18에서 Ø320까지 0.3W에서 84W를 커버하는 풀 라인업 지중등으로, 39가지 대칭 배광과 17가지 비대칭 배광 등 56가지 배광 옵션으로 빛이 필요한 곳만 비출 수 있습니다.
빔각마다 따로 설계된 ThinkGis의 Antiglare system은 빔각은 그대로 두고 눈부심만 없애줍니다.

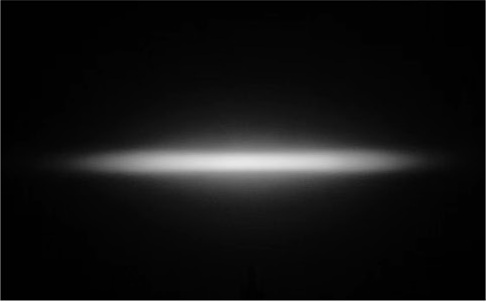

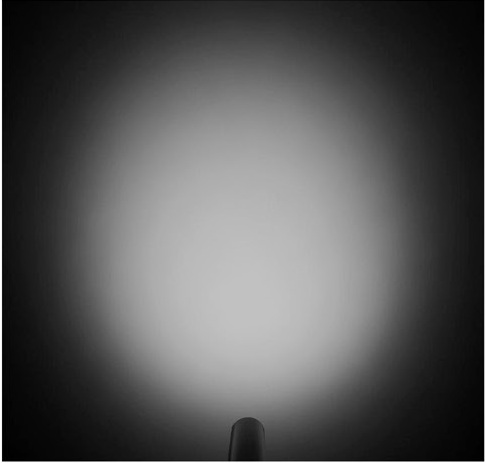

1.2도에서 120도까지 41가지 대칭 배광, 6가지 월워셔 비대칭 배광과 입면을 Grazing 하는 6가지 타원 비대칭 배광까지 각 건축물과 구조에 필요한 모든 배광을 제공합니다.
1°부터 60° 비대칭 배광까지, 빔각마다 설계된 Anti-Glare 루버를 제공합니다. 일반적인 허니컴이나 범용 루버가 가진 광속 감소, 정확한 컷오프가 되지 않는 단점을 모두 커버합니다.
렌즈 타입의 정밀한 배광 연출과 컷오프, 높은 효율과 부드러운 확산의 리플렉터 — ThinkGis는 두 가지 모두를 제공합니다.
Ø18mm 초소형 폼팩터에서 Ø320mm까지, 0.3W에서 84W 대출력까지 커버하는 풀라인업(Fixed 기준)은 다양한 건축물이 필요로 하는 스케일에 빠짐없이 대응합니다.

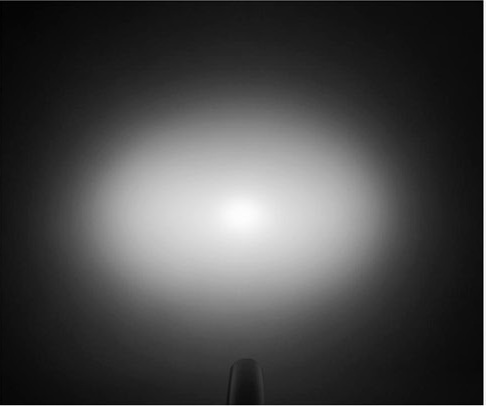

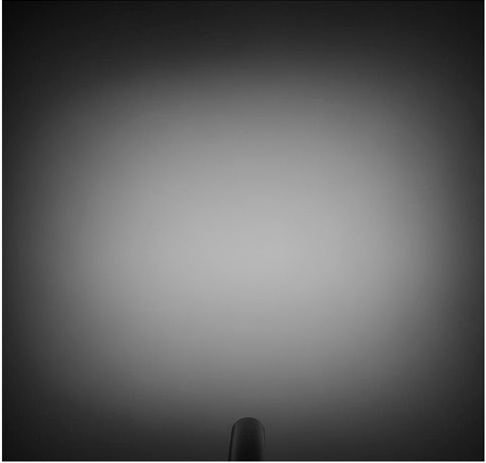

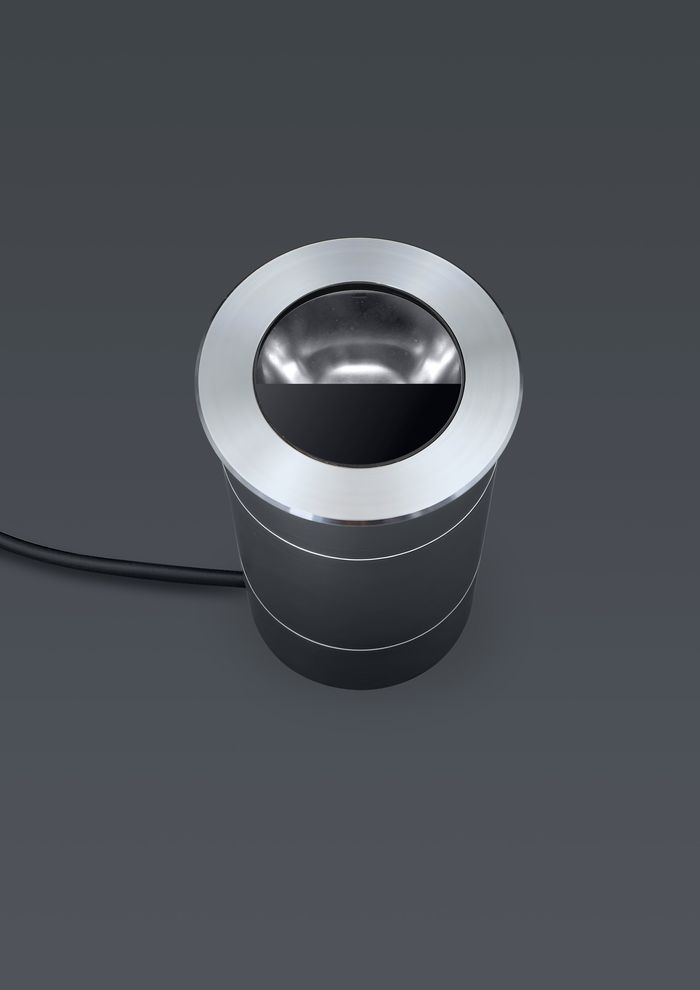

ThinkGis의 광학 철학은 하나의 디자인 언어에서 필요로 하는 가능한 모든 배광을 정확하게 구현하는 것입니다. 초협각에서 비대칭 Oval은 물론 월워셔 배광도 수평 수직 비중에 따른 3가지 다른 각도(W·H·WH)의 선택지가 있어 경관 연출에 필요한 다양한 컨디션과 디자인 구현에 최적의 솔루션을 제공할 수 있습니다.
빔각뿐 아니라 렌즈 방식과 반사판 방식에 따라 배광의 그레디에이션이나 밀도 있는 빛감 등 표현의 차이도 선택 가능한 부분입니다.

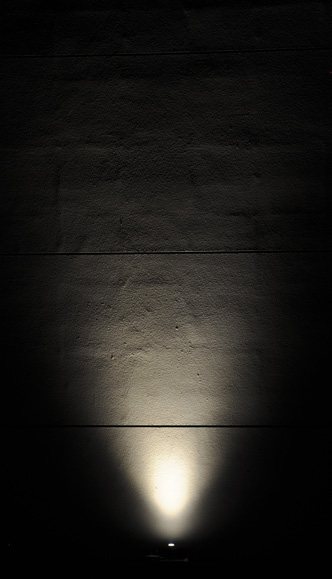

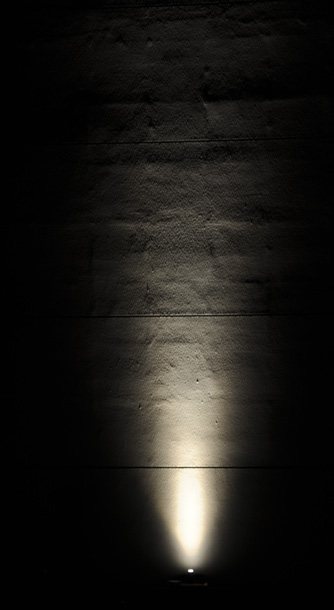

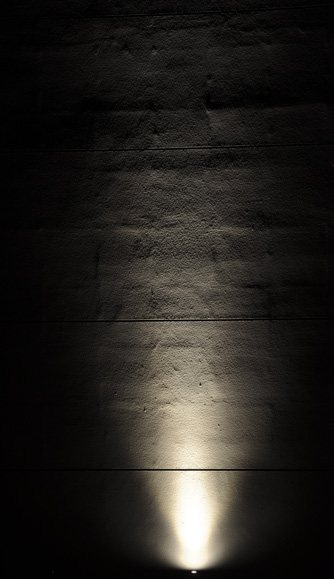

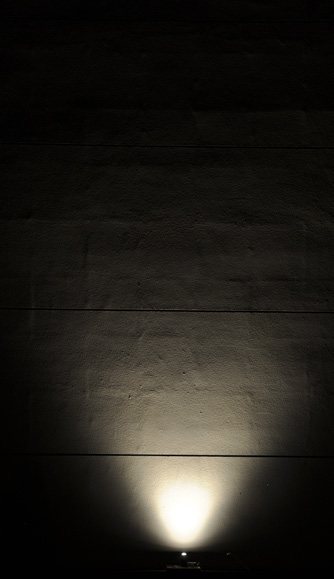

빔각 이미지는 동일한 7m 벽면에서 촬영한 빔각별 실효 mock up입니다. 초협각 1°는 20층 높이의 기둥 조명을, 60°는 근거리 워시를 만듭니다.

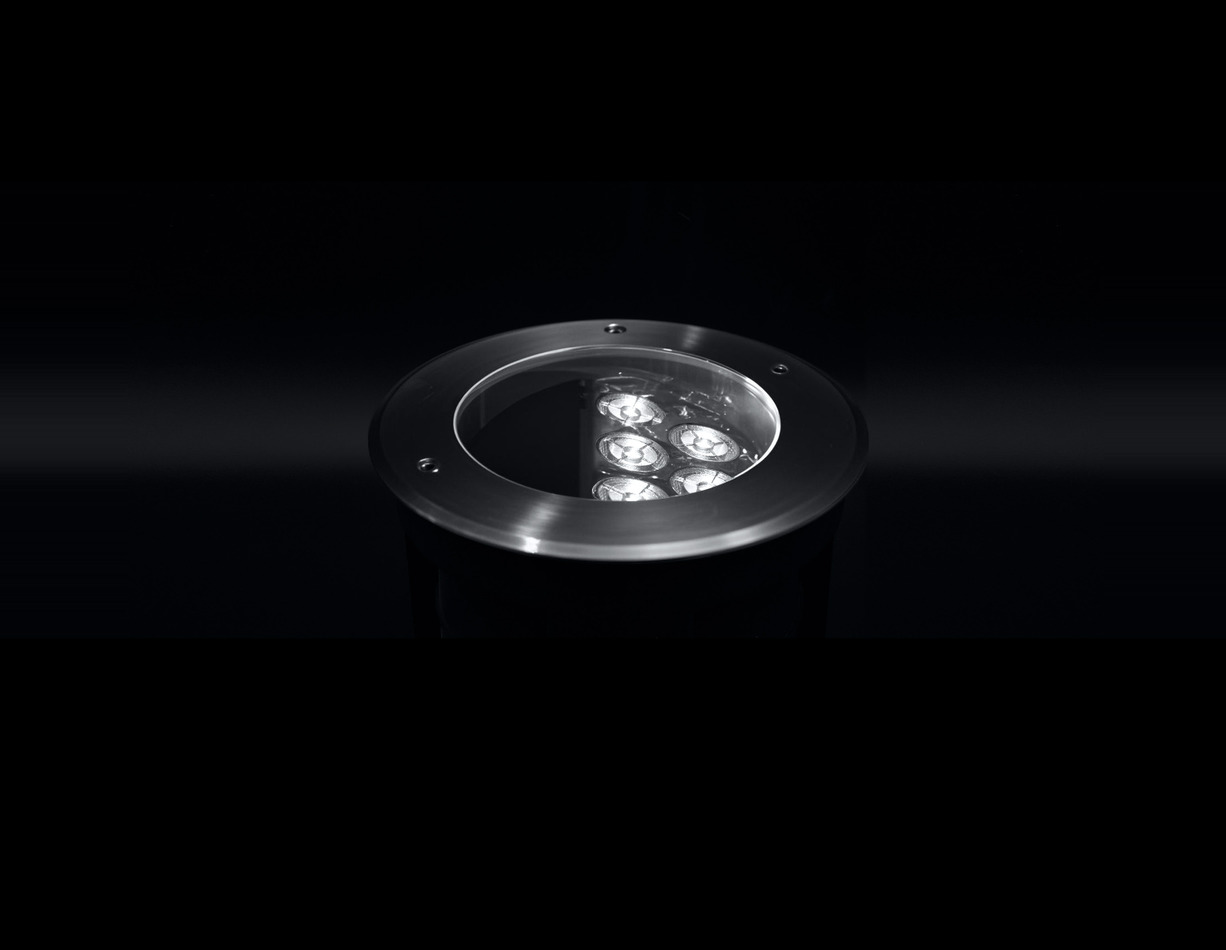

각도조절형 제품에도 ThinkGis의 광학 기술 Anti glare system은 동일하게 적용됩니다. 각 빔각에 맞게 설계된 루버 시스템이 최적의 효율과 눈부심 방지 기능을 구현합니다.
각도 조절은 설치 완료 후 외부에서 조정 가능하게 설계되어 방수와 설치 과정에 영향을 주지 않고 조정 가능합니다.
각도 조절은 30°에서 −15°까지 가능합니다.
ThinkGis는 빔각마다 최적의 효과를 낼 수 있는 전용 루버를 설계하고, 루버가 빛에 미치는 수치를 Field angle, Beam angle 등의 데이터로 제공합니다.
광도 분포 — 빔각별 최적화된 액세서리로 빔각을 유지하면서도 눈부심을 유발하는 빛은 컷오프 해줍니다.

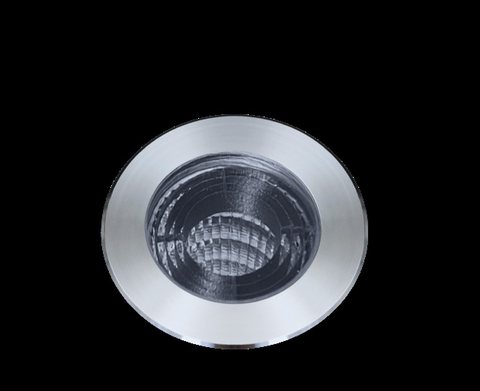

LV 루버는 빔각의 변화를 최소화하며 눈부심을 억제하고, 비대칭 P05 루버는 5도가량 벽체를 향하도록 디자인되어 눈부심을 더욱 완벽하게 차단합니다. 비대칭형 컷 오프로 배광에는 다소 변화가 있지만 눈부심에 대한 효과는 배가됩니다.
No Louver

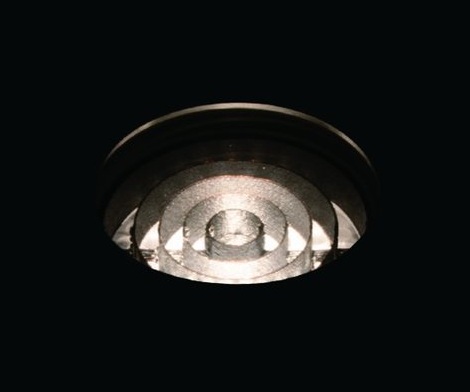

LV Anti glare
P05 Anti glare Grille
네, 맞습니다. 조명기구에서 나오는 전체 광량인 광속 데이터는 줄어듭니다. 하지만 중요한 것은 단순히 얼마나 줄었느냐가 아니라 어느 부분의 빛이 줄어 들었느냐 하는 것입니다.
등기구의 광속(조명의 아웃풋)은 등기구의 각도에 해당되는 빔앵글(Beam angle)과 주변부 필드앵글(Field angle)로 나눌 수 있고, 그리고 그 바깥 영역의 누설광(Leaking Light)까지 합산된 숫자로 표현됩니다.
눈부심을 유발하는 누설광은 정확한 빛 표현의 방해 요소이며 눈부심의 가장 큰 원인입니다. 광속이 높은 조명을 밝은 조명이라고 볼 수 있지만, 그 빛들이 온전히 저희에게 필요한 빛은 아닙니다.
ThinkGis의 컷오프 기술은 중요한 영역인 빔앵글(BA)의 손실은 최소화하고, 눈부심에 영향을 주는 필드앵글(FA)과 누설광을 억제하는 데 있습니다.
6W · 24° 실측값을 비교해보면 빔앵글에 해당하는 밝기는 17% 정도 줄지만, 눈부심을 만드는 주변부 필드앵글 부분의 누설광은 75% 가량 떨어집니다. 전체 조명기구의 광속 데이터에는 이런 세부사항이 설명되지 않지만, 줄어든 대부분의 광속은 우리에게 필요하지 않은 영역입니다.
| 6W 24° | Beam angle | Field angle |
|---|---|---|
| no Louver | 2,350 lx | 235 lx |
| with Louver | 1,940 lx | 60 lx |
| Efficiency | 82.6% | 25.4% |
Beam Angle(FWHM) vs Field Angle(FA) — 100% Imax를 기준으로 50%까지가 빔각 (Beam angle), 10%까지가 필드각 (Field angle) 입니다.

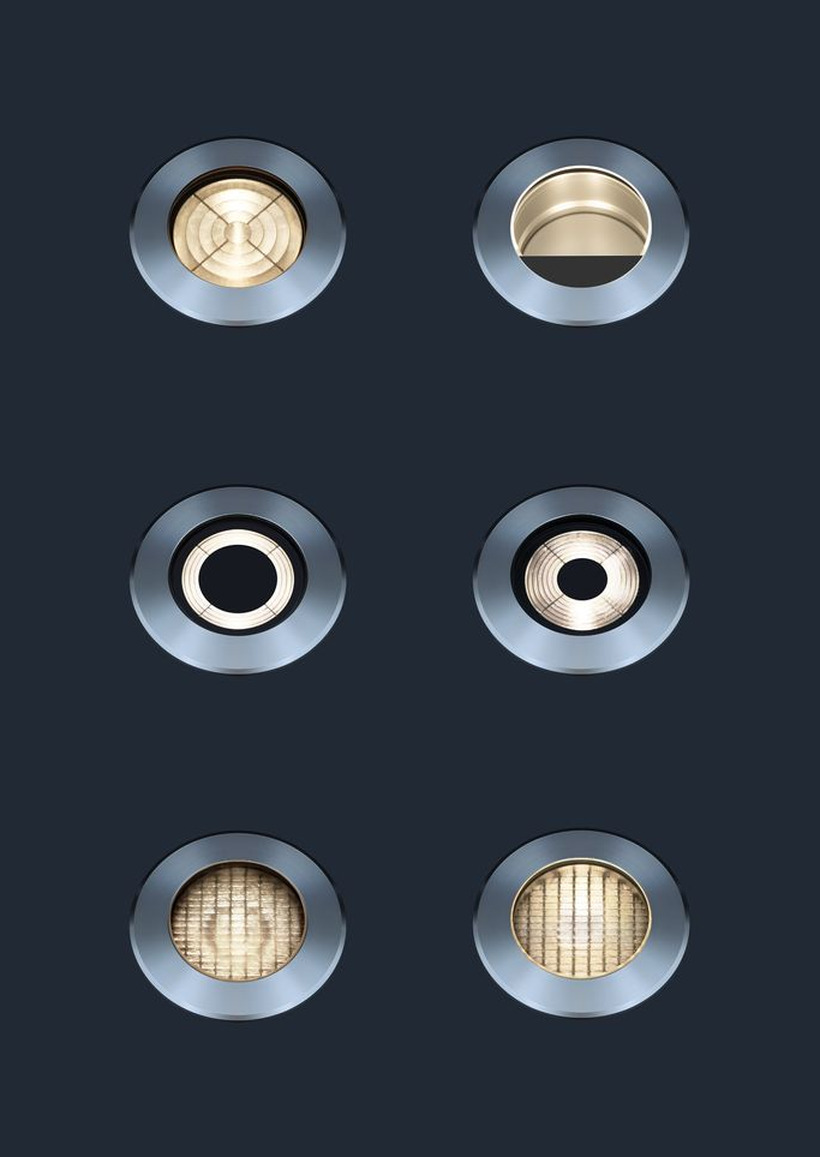

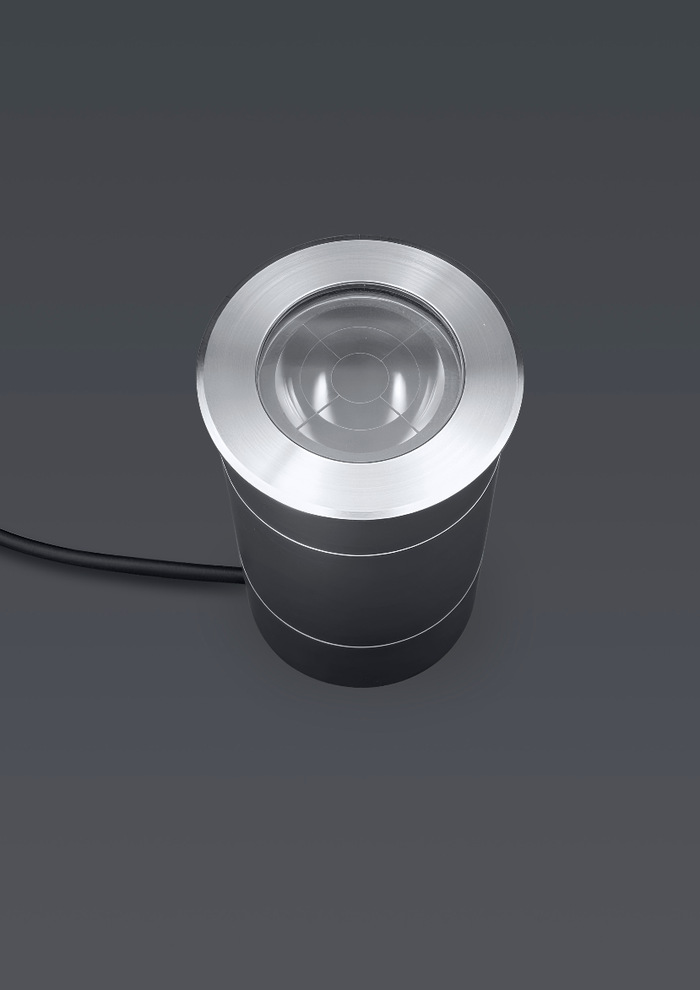

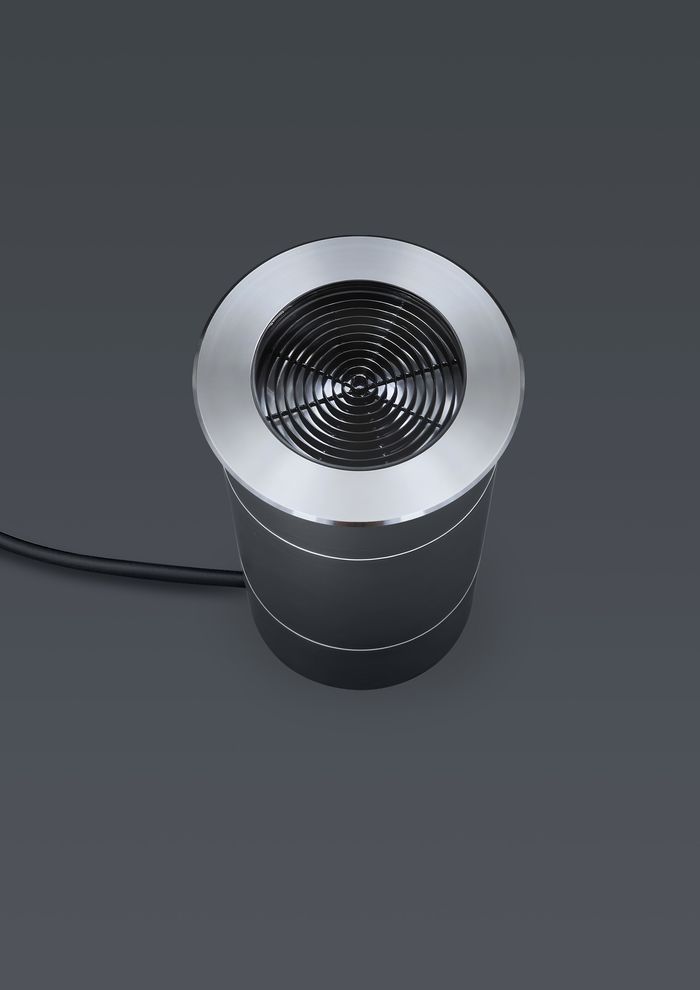

with Louverno Louver같은 바디에 선택 가능한 옵션으로 제공됩니다. 리플렉터는 부드러운 확산과 높은 효율, 렌즈는 정밀한 컷오프에 강합니다.
Anti-glare
Anti-glare
Ø18부터 Ø320까지 12 사이즈, 제공되는 광학 버전이 다릅니다
아래 표에서 확인하세요.
광속(lm)은 3000K 기준 값입니다. 색온도·제어 방식은 코드에 반영되지 않는 발주 지정 항목입니다. IES·2D 자료는 문의 주시면 안내해 드립니다.
문의 주세요. 저희가 상세하게 안내해 드리겠습니다.
