All Optics in Square body.
SP-S 시리즈는 원형 SP 시리즈와 동일한 광학 플랫폼을 사각 하우징에 담은 투광기입니다. 7개 사이즈 189개 SKU로 3W에서 72W까지 커버하며, 초협각 1.2°에서 월워셔까지 43가지 배광 코드를 제공합니다. 건축의 직선과 만나는 자리에서 형태를 맞추면서도 배광 선택지는 그대로 유지됩니다.
렌즈·리플렉터·타원·월워셔 코드 체계가 원형 SP 시리즈와 동일합니다. 한 프로젝트에서 원형과 사각을 섞어도 배광이 어긋나지 않습니다.
월워셔를 제외한 전 코드가 루버 장착 상태로 발주됩니다. 사양표의 각도는 모두 루버가 물린 상태의 실측값입니다.
모든 브래킷에 각도 눈금과 기계식 조준 잠금이 들어갑니다. 시공 후 조준값을 기록하고 재현할 수 있습니다.
SP40-S 3W 액센트에서 SP200-S 72W 파사드까지. 사이즈마다 제공되는 광학 버전이 다릅니다.
원형 SP 시리즈와 같은 광학 플랫폼입니다. 아래 코드와 각도는 ThinkGis 공식 사이트의 SP-S 모델 페이지 189개 사양표에서 그대로 추출한 값이고, 표기는 모두 루버 장착 실측 FWHM 기준입니다.

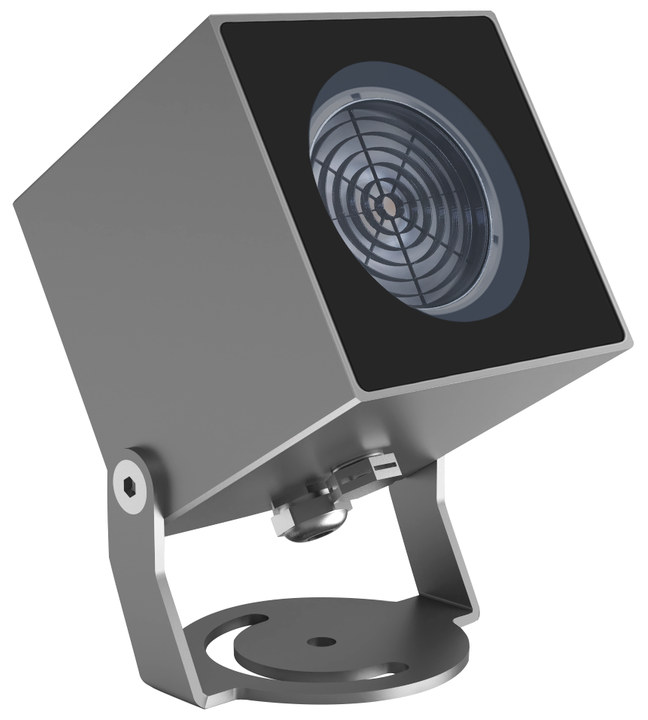

타원 렌즈를 겹쳐 비대칭의 긴 배광을 만들어냅니다. 코드 네 자리는 앞 두 자리가 짧은 방향, 뒤 두 자리가 긴 방향 각도입니다.

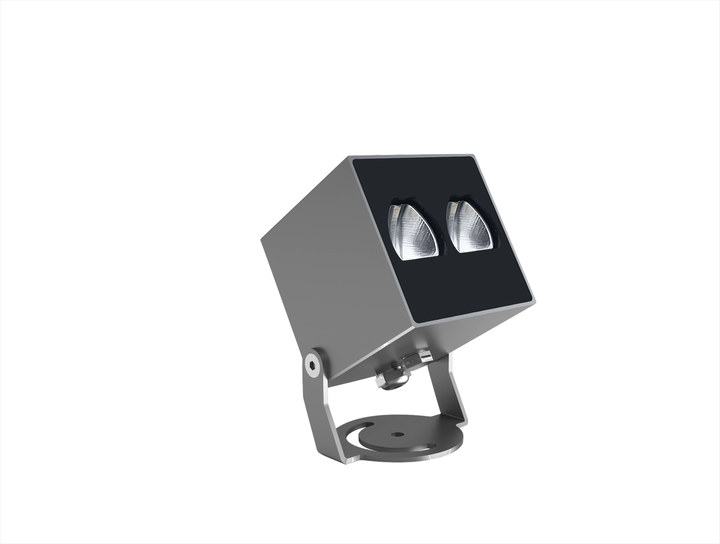

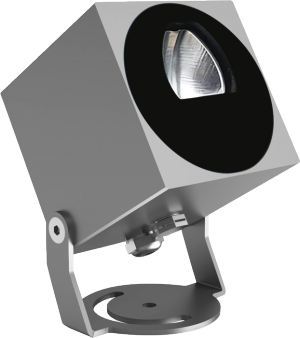

P15 그릴을 광학에 내장한 반사식 월워셔입니다. 수평·수직 비중에 따라 세 가지를 고릅니다.
SP-S는 원형 SP 시리즈와 동일한 광학·루버 플랫폼을 사각 바디에 담은 제품입니다. 월워셔를 제외한 전 코드가 루버 장착 상태로 출고되며, 사양표의 각도는 모두 루버가 물린 상태의 실측값입니다.

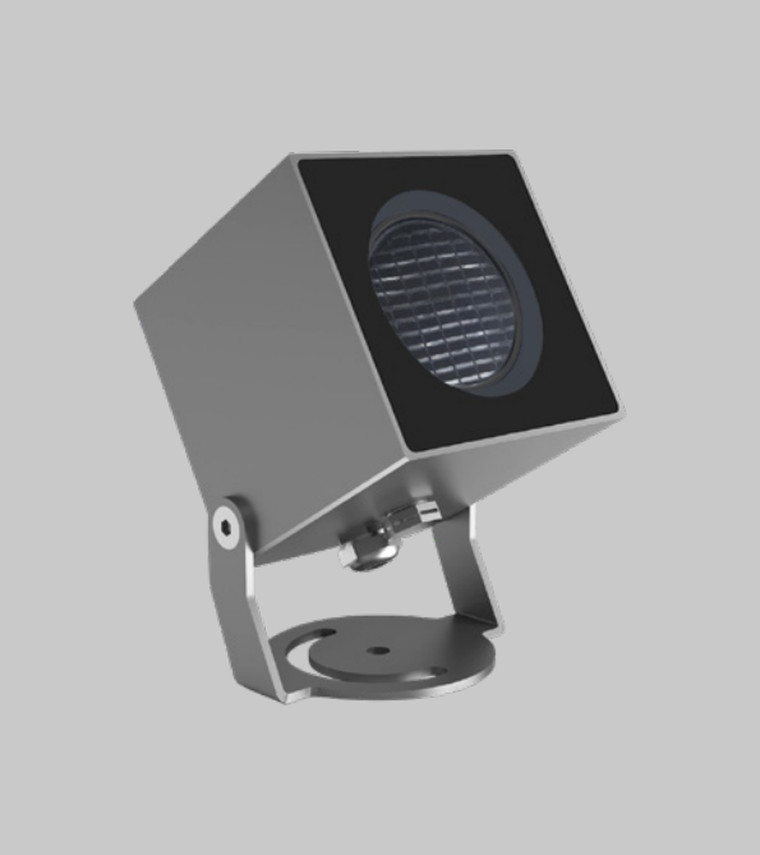

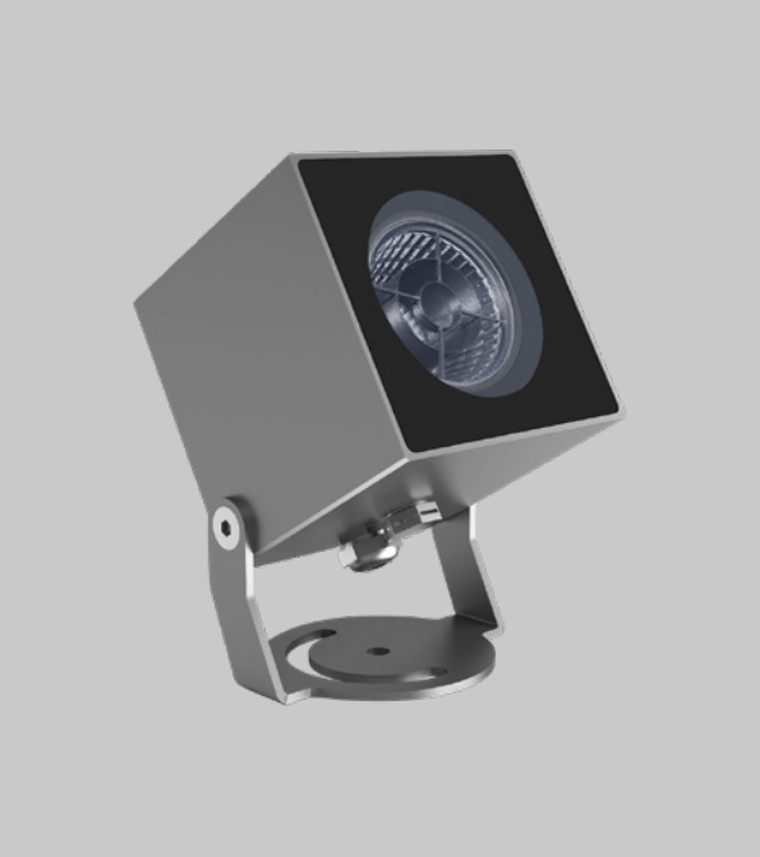

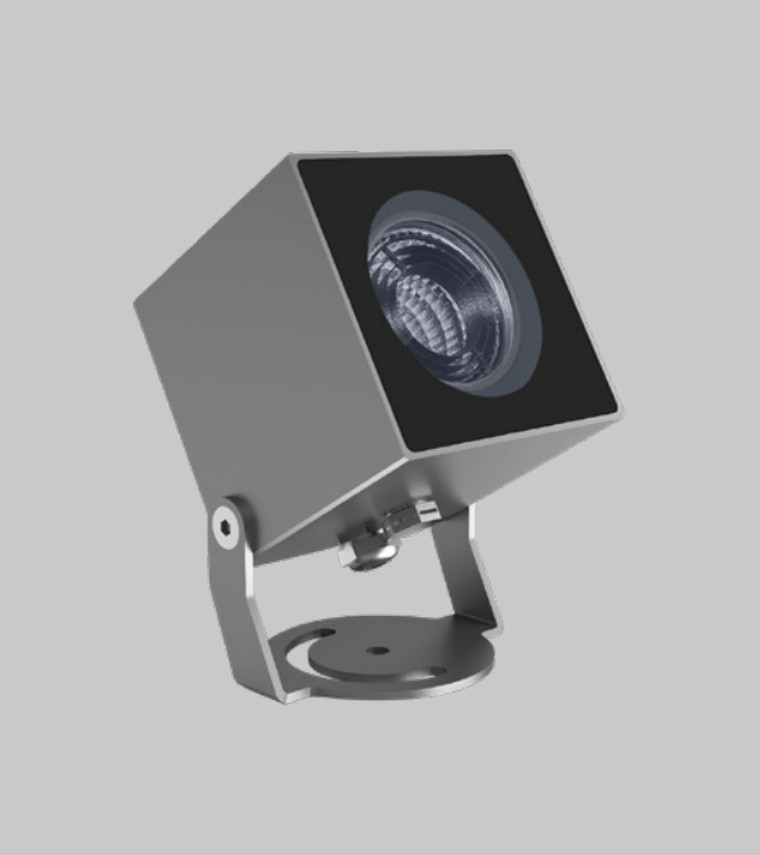

빔각마다 전용 루버가 따로 설계되어 있습니다. 범용 허니컴 하나로 전 빔각을 덮는 방식이 아니라, 각도별로 링 수와 개구 깊이가 다릅니다. 캡션 우측의 단면 아이콘이 각 루버의 실제 개구 형상입니다 — 초협각은 중심만 남기는 솔리드, 각도가 넓어질수록 링 수가 줄고 개구가 커집니다. P05 · P15는 링이 아니라 한 방향으로 기울어진 그릴입니다.

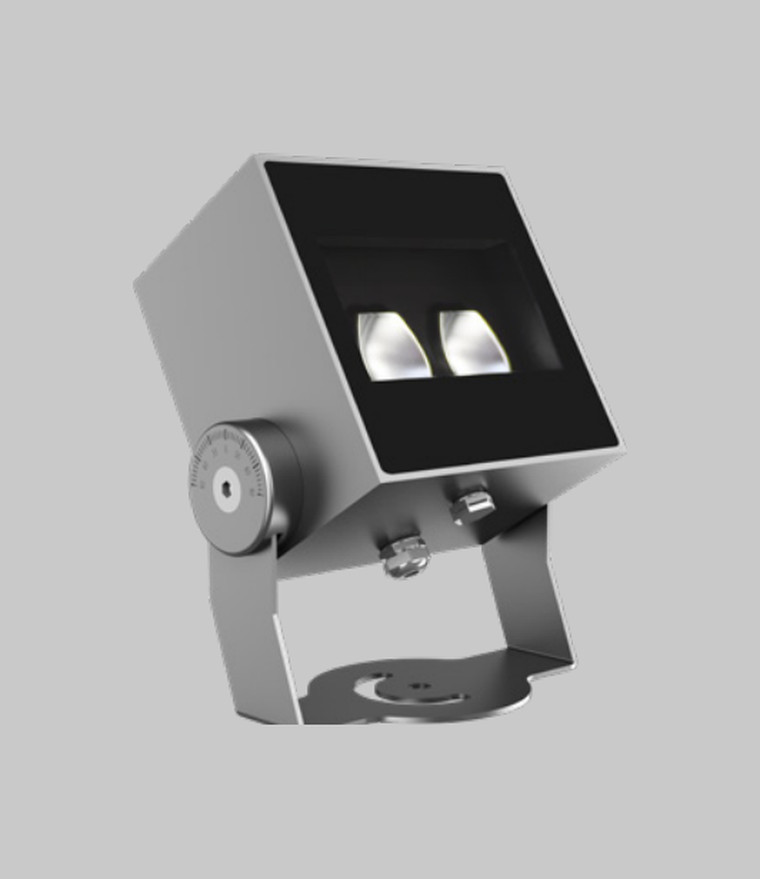

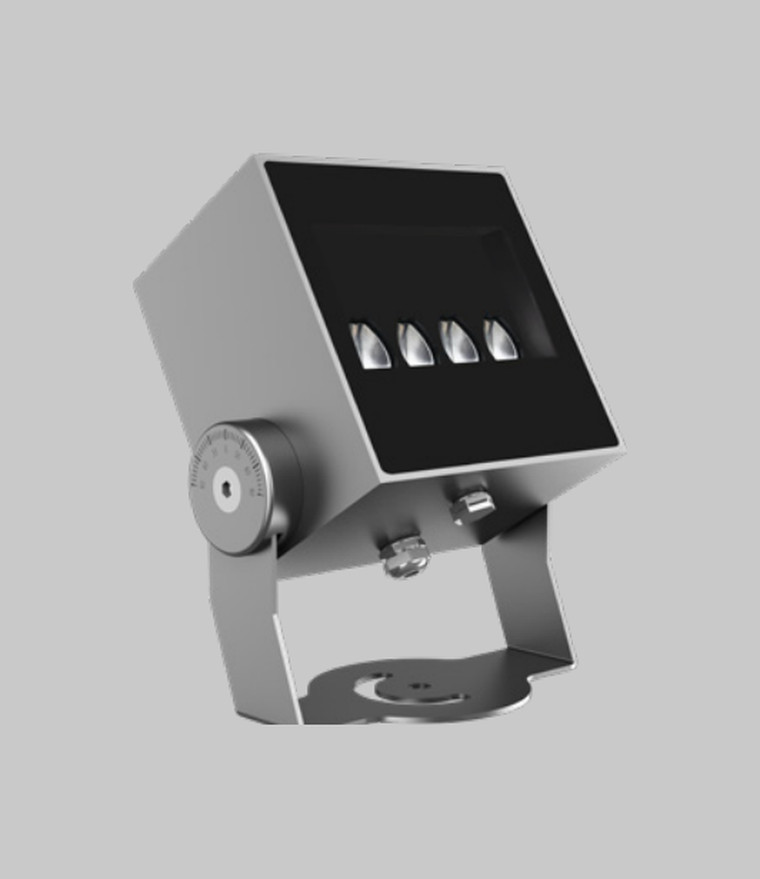

월워셔 그릴 — P15W · P15H · P15HW는 광학에 그릴이 내장되어 별도 루버 없이 출고됩니다.

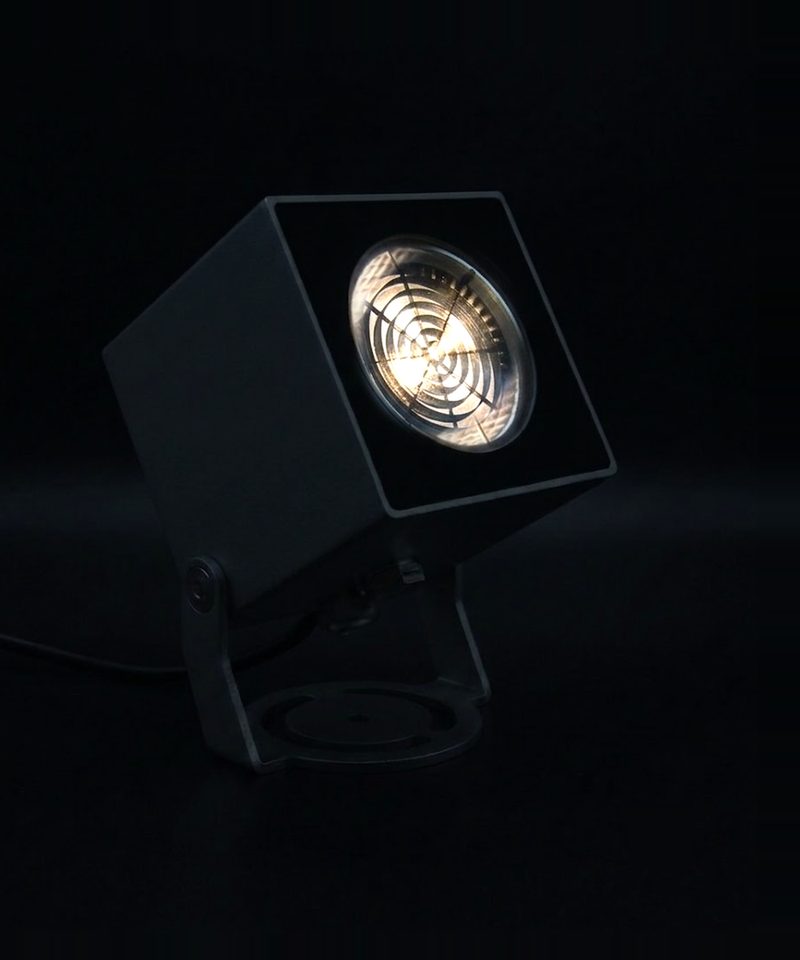

광도 분포 — 빔각별로 따로 설계된 루버가 빔각은 유지하면서 눈부심을 만드는 주변부 빛만 컷오프 합니다. 아래 세 컷은 같은 조건에서 촬영한 벽면 실측입니다.
네, 맞습니다. 조명기구에서 나오는 전체 광량인 광속 데이터는 줄어듭니다. 하지만 중요한 것은 단순히 얼마나 줄었느냐가 아니라 어느 부분의 빛이 줄어 들었느냐 하는 것입니다.
등기구의 광속은 빔앵글(Beam angle)과 주변부 필드앵글(Field angle), 그리고 그 바깥의 누설광(Leaking Light)까지 합산된 숫자입니다. 눈부심을 유발하는 누설광은 정확한 빛 표현의 방해 요소이며 눈부심의 가장 큰 원인입니다. 광속이 높은 조명이 밝은 조명일 수는 있지만, 그 빛이 온전히 필요한 빛은 아닙니다.
ThinkGis의 컷오프 기술은 중요한 영역인 빔앵글(FWHM)의 손실은 최소화하고, 눈부심에 영향을 주는 필드앵글(FA)과 누설광을 억제하는 데 있습니다.
SP-S 사양표에서도 같은 경향이 확인됩니다. 루버 미장착 대비 장착 시 광속은 줄지만, 줄어든 대부분은 빔각 바깥의 누설광 영역입니다. 아래 6W · 24° 실측 비교는 동일 광학 플랫폼의 대표값입니다.
| 6W 24° | Beam angle | Field angle |
|---|---|---|
| no Louver | 2,350 lx | 235 lx |
| with Louver | 1,940 lx | 60 lx |
| Efficiency | 82.6% | 25.4% |
Beam Angle(FWHM) vs Field Angle(FA) — 100% Imax를 기준으로 50%까지가 빔각 (Beam angle), 10%까지가 필드각 (Field angle) 입니다.

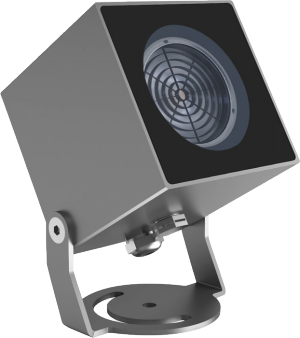

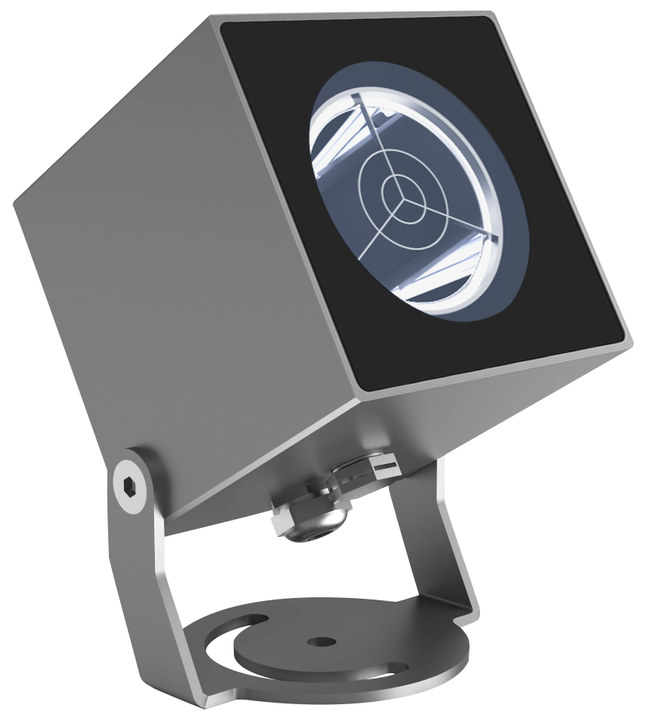

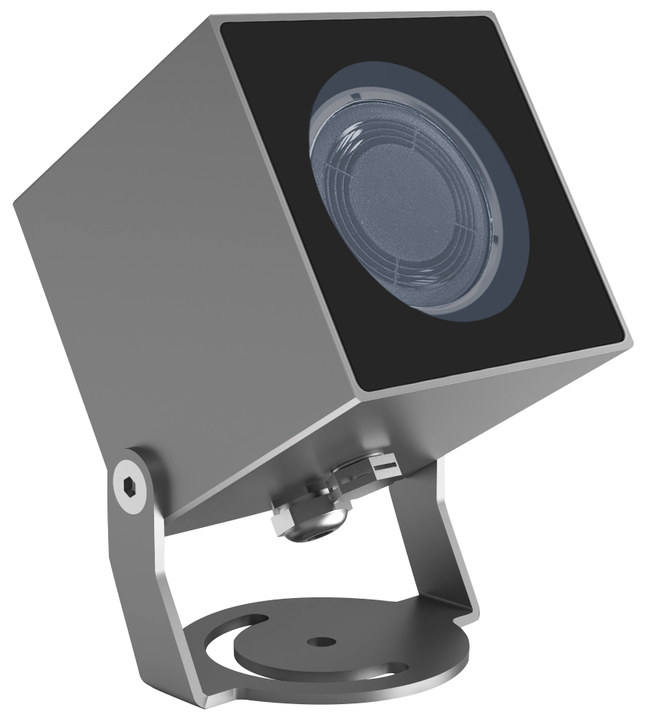

with Louverno Louver같은 사각 바디에 네 가지 광학이 들어갑니다. 아래는 SP100-S 기준 렌더이며, 타원 배광 코드는 Reflector와 Lens 바디에 나뉘어 들어갑니다.

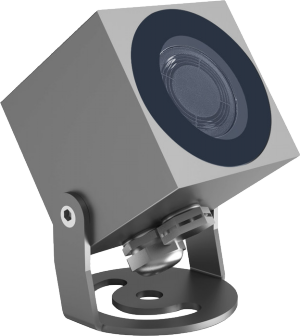

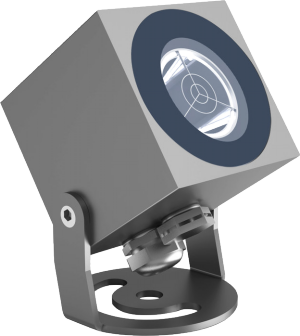

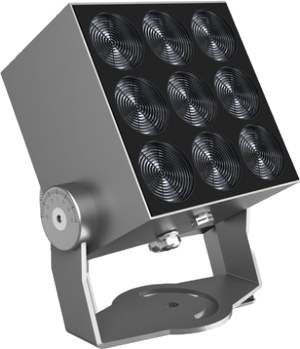

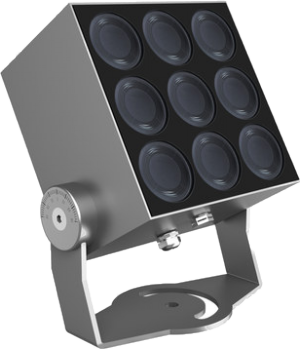

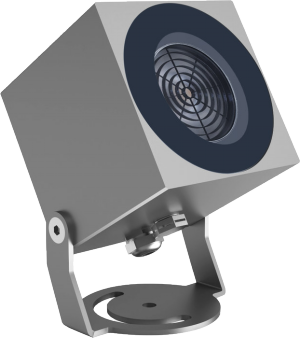

광학별로 제공되는 사이즈가 다릅니다. 네 가지 광학을 사이즈 비례 그대로 나열했습니다.
이 페이지는 초안입니다. 표기된 사양·배광 데이터는 ThinkGis 공식 자료 기준이며, 발주 전 최종 사양은 문의로 확인해 주세요.
견적, 실물 샘플, 배광 검토, 설계 지원까지 저희가 상세하게 안내해 드리겠습니다.
